1. 서 론

방폭문(Blast-Resistant Door)은 폭발 시 발생하는 충격압 및 충격파를 견디고 차단하여 인명과 구조물을 보호하는 특수 안전 구조물이다. Fig. 1과 같이 구동 방식에 따라 슬라이딩 방식과 스윙방식으로 구분된다. 슬라이딩 방폭문은 폭발 하중 작용 시 수직 방향의 동적 변동으로 인한 골조 이탈 및 파손 위험이 존재하여 이를 억제하기 위한 설계가 필수적이다. 반면, 스윙 방폭문은 힌지의 강력한 구속 효과로 인해 수직 변동이 거의 발생하지 않아 상대적으로 구조적 안정성이 우수하다. 구조 역학적 관점에서 방폭문은 건축물의 바닥 슬래브와 매우 유사한 거동 특성을 나타낸다. 건축물 슬래브가 연직 하중을 면외 방향의 휨 저항으로 지지하듯, 방폭문 역시 정면에서 작용하는 강력한 동적 폭발 하중을 면외 횡하중으로 받아 에너지를 흡수하고 저항한다. 또한, 극한 하중 상태에 도달했을 때 방폭문은 전체 구조체가 굽혀지는 휨 파괴(Flexural Failure)와 지지단 인근에서의 전단 파괴(Shear Failure) 모드를 보이며, 이는 슬래브의 파괴 메커니즘과 정확히 일치한다(DMFC 2-20-00, 2022). Fig. 2에서 방폭문에 작용하는 폭발 하중은 일반적인 건축 하중과 달리 극초단시간 내에 거대한 충격 에너지를 전달하는 고동적(High-dynamic) 특성을 지닌다. 특히, 지표면 인근에서 폭발이 발생할 경우 폭풍파는 방폭문의 하단부에 가장 먼저 도달하여 강력한 충격을 가하며, 상부로 전파될수록 에너지가 분산되어 작용하는 반사압의 크기가 점차 감소하는 비대칭적인 하중 분포 특성을 나타낸다(KPFI, 2025).

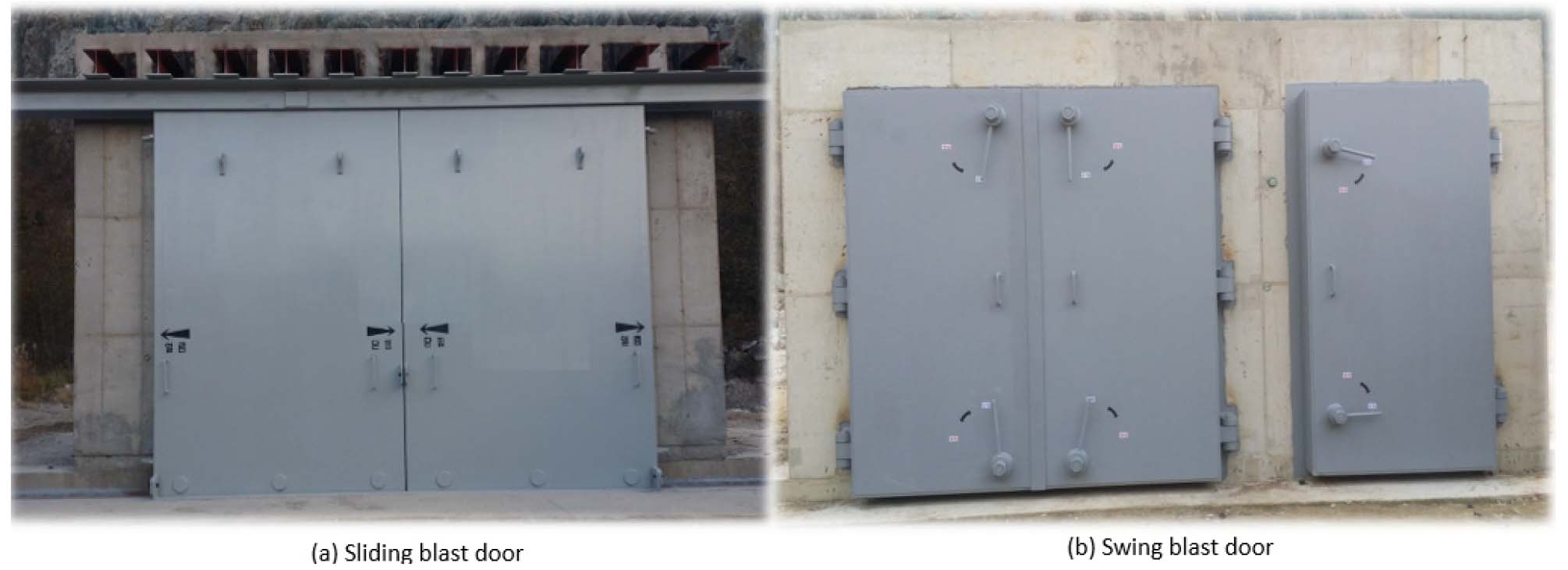

Fig. 1

Type of Blast doors

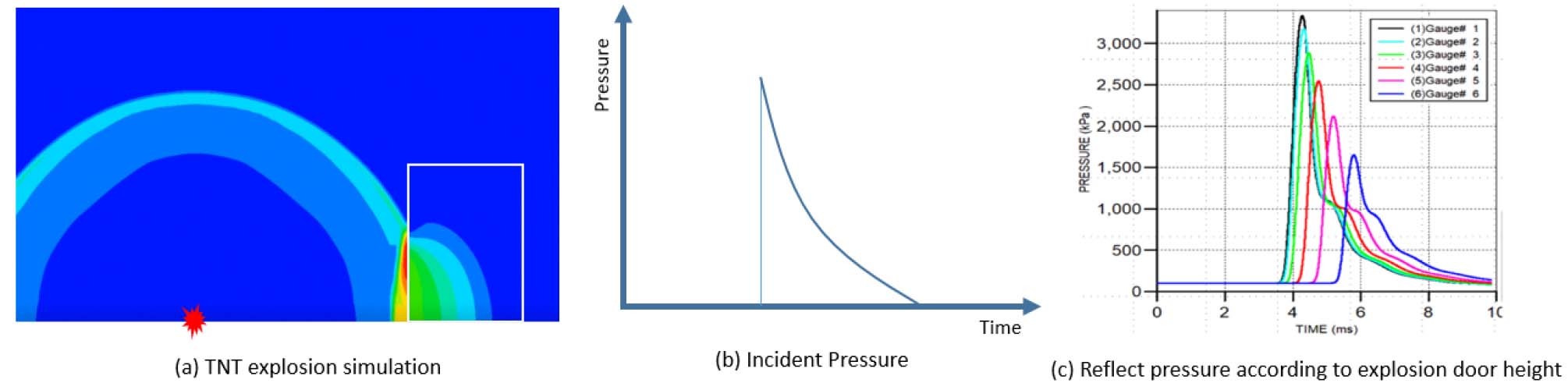

Fig. 2

Propagation behavior of blast waves and reflected pressure-time history curve during an external explosion

이러한 하단부의 고압 집중과 폭풍파의 거동 특성은 방폭문 골조를 위쪽으로 강하게 밀어 올리는 수직 들림 현상을 유발하며, 이는 힌지로 고정된 스윙 방폭문과 달리 슬라이딩 방폭문에서 레일 탈선이나 구동부 파손을 초래하는 치명적인 요인이 된다.

또한, 폭풍파의 주 하중(양압)이 지나간 직후에는 급격한 대기 음압현상과 구조체 내부의 탄성 복원력이 결합하면서, 문체가 본래의 닫힌 방향과 반대인 바깥쪽으로 격렬하게 튕겨 나가려는 리바운드력(Rebound Force)이 발생한다. 이 과정에서 문체가 이탈하려는 힘을 지지하기 위해 힌지, 잠금장치 및 프레임을 벽체에 고정하는 매립 앵커에 순간적인 인장력과 전단 하중이 급격하게 집중된다.

따라서 방폭문의 실질적인 내충격 성능 및 사용성을 확보하기 위해서는 정면에서 작용하는 반사압을 견디는 골조 설계뿐만 아니라, 폭발 하중의 비대칭적 도달 특성에 기인한 수직 들림 현상 제어 및 동적인 리바운드력에 대응하는 개폐 시스템(앵커 및 잠금장치)의 안전성 검토가 구조 설계의 핵심으로 반드시 고려되어야 한다.

슬래브와 방폭문의 구조적 거동의 유사성을 바탕으로, 방폭문의 구조 성능을 극대화하기 위해서는 슬래브의 일방향 또는 이방향 하중 전달 경로 최적화 원리와 휨강성 극대화 메커니즘을 융합한 구조 설계가 핵심적으로 요구된다.

2. 본 론

2.1 방폭문 구조 최적화 및 지지 메커니즘

방폭문의 내충격 성능을 극대화하기 위해서는 폭발 하중을 효율적으로 분산하고 지지단으로 전달하는 구조적 최적화가 필수적이다. 특히 방폭문의 구조체(Fig. 3(a))는 역학적으로 1방향 슬래브의 거동 특성을 따르므로, 보강재의 배치는 하중 전달의 최단 경로를 확보하는 것이 핵심이다. Ansys Static Structure V19를 사용하여 해석한 결과, 골조를 수직(장변 방향)에서 수평(단변 방향)으로 변경할 시 최대 처짐량이 75 % 감소하였는데, 이는 수평 보강이 1방향 슬래브의 하중 전달 원리를 따라 휨 강성(EI)을 증대시키고 지지단으로의 하중 전달 효율을 극대화했기 때문이다. 이러한 설계의 역학적 원인은 1방향 슬래브의 구조보강 원리와 다음과 같이 일치한다(KDS 14 20 20, 2021; KDS 14 20 22, 2021).

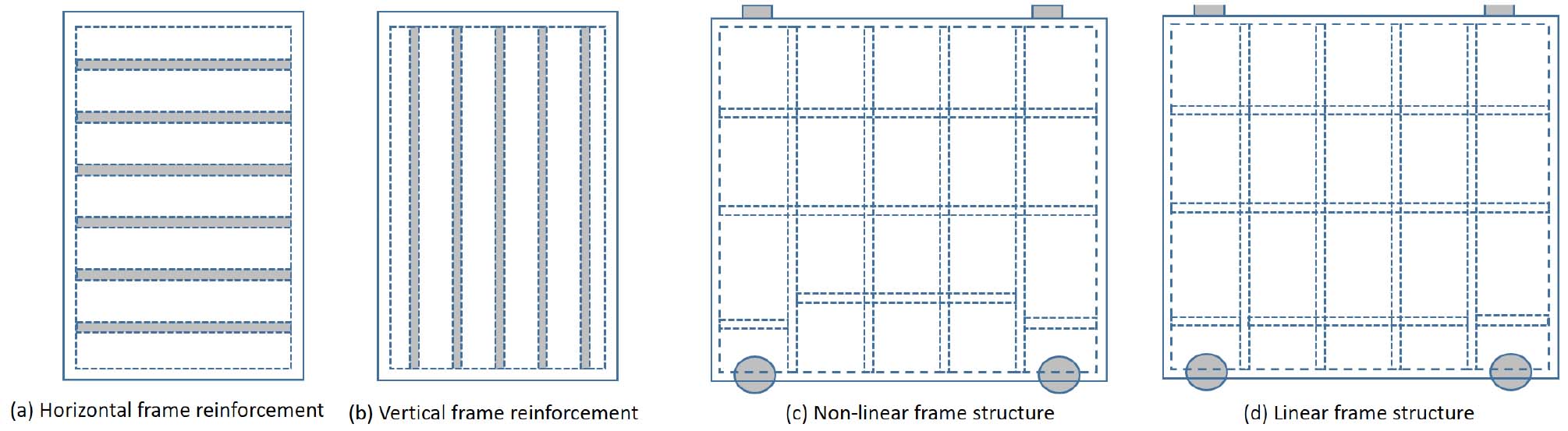

Fig. 3

Comparison of internal frame layout alternatives for load path optimization in blast doors

첫째, 휨 강성의 최적화이다. 1방향 슬래브에서 단변 방향으로 보강재를 배치할 때 면외 하중에 저항하는 단면 이차 모멘트(I)가 증가하며, 이는 방폭문에서 수평 보강재의 개수와 강성을 높여 구조적 변형을 최소화하는 것과 동일한 원리이다. 둘째, 최단 지지 경로 활용이다. 1방향 슬래브가 하중을 가장 가까운 지지 보(Beam)로 전달하듯, 방폭문의 수평 보강재 또한 폭발 하중을 인접한 좌우 프레임으로 직접 유도하여 중앙부의 휨 모멘트를 효과적으로 억제한다. 셋째, 판재의 일체화 및 하중 저항 시스템 구축이다. 조밀한 수평 골조는 1방향 슬래브의 배근 방식과 유사하게 판재를 일체화시켜 국부 좌굴을 방지하고 격자형 저항 시스템을 형성한다. 결론적으로 방폭문 설계 시 1방향 슬래브의 하중 전달 경로를 직선화하는 수평 보강 배치를 적용하는 것이 구조 강성을 극대화하고 파괴를 방지하는 가장 효과적인 최적 설계 방안으로 판단된다.

Fig. 3(c)에서 방폭문의 구조적 안정성을 결정짓는 핵심 요소는 폭발 하중이 구조체 내부에서 지지단으로 전달되는 경로의 효율성이다. 도면에 나타난 직선형 하중 전달 구조는 기존의 굴곡진 하중 전달 방식과 비교하여 다음과 같은 구조적 우수성을 가진다. 첫째, 응력 집중 현상의 완화 및 제거이다. 폭발 하중이 작용할 때 하중 전달 경로가 굴곡져 있으면 해당 변곡점에서 응력 집중이 발생하여 구조적 취약점이 형성된다. 반면, 보강재를 직선으로 배치하여 하중 경로를 직선화할 경우, 폭발 압력이 단면의 급격한 변화 없이 지지단(프레임)으로 직접 전달되어 부재 내 응력 분포를 균일하게 유도한다. 이는 국부적인 파괴를 방지하고 구조체 전체가 하중을 분담하게 함으로써 강성을 극대화한다. 둘째, 구조적 변형의 최소화이다. 직선화된 하중 전달 경로는 하중 작용점에 대해 가장 짧은 지지 거리를 확보하게 하여, 구조물의 휨 변형을 효과적으로 제어한다. 실제 해석 결과, 하중 경로를 직선화하여 보강재를 배치했을 때 문체의 최대 처짐량이 많이 감소하는 것을 통해 그 유효성이 입증되었다. 이는 구조물의 휨 강성(EI)을 실질적으로 높이는 결과를 가져오며, 폭발 하중과 같은 초단시간 동적 하중에 대해 더욱 강인한 거동을 가능하게 한다. 셋째, 하중 분산 효율의 극대화이다. 직선 구조는 문체에 작용하는 외력을 프레임 주변의 앵커 및 잠금장치로 가장 빠르게 전달한다. 이 과정에서 각 골조 부재는 독립적인 휨 저항체가 아닌, 상호 연결된 하나의 일체형 하중 저항 시스템으로 거동하게 된다. 이러한 구조는 폭발 하중의 일부분이 프레임 전체에 고르게 분산되도록 하여 특정 지점이 먼저 파괴되는 것을 방지하고, 전체 구조체의 연성도를 확보하는 데 핵심적인 역할을 수행한다.

결론적으로, 하중 전달 경로의 직선화 설계는 방폭문의 강성을 최적화하고 응력 집중을 억제하는 가장 경제적이고 효과적인 구조 설계 기법이다. 이는 방폭문이 극한의 폭발 압력을 견뎌야 하는 특수 구조물임을 고려할 때, 구조 안전성 및 신뢰성을 확보하기 위해 필수적으로 적용되어야 할 설계 원칙으로 판단된다.

Fig. 4(a), (b)는 방폭문의 힌지 배치 방식에 따른 두 가지 설계 대안, 즉 상단 편향 배치 모델인 Fig. 4(a)와 중앙 대칭 배치 모델인 Fig. 4(b)를 직관적으로 비교하고 있다. Fig. 4(a)와 같이 중간 힌지가 상부로 치우친 비대칭 구조의 경우, 힌지 간의 지지 경간이 불균일해져 극한의 폭발 하중 작용 시 하중 분배의 심각한 불균형을 초래하며, 특히 지지점이 먼 하단부로 응력이 집중되어 구조적 비틀림이나 국부 파괴가 발생할 취약성을 내포한다. 반면, Fig. 4(b)에 제시된 중앙 대칭형 배치는 방폭문의 막대한 자중과 초기 입사압에 의한 동적 충격 에너지를 3개의 힌지와 프레임 전체로 가장 균일하게 분산시키는 최적의 하중 전달 메커니즘을 제공한다. 나아가 이러한 대칭 지지 구조는 폭발 직후 발생하는 강력한 음압 및 문의 탄성 복원력에 의한 리바운드(Rebound) 거동 시에도 상·하부에 동일한 저항력을 발휘하여, 편심 하중에 의한 힌지의 파단이나 문짝의 이탈을 효과적으로 방지하고 방폭문 시스템 전체의 생존성과 구조적 일체성을 완벽하게 보장하는 공학적 필수 설계 기준임이 확인된다.

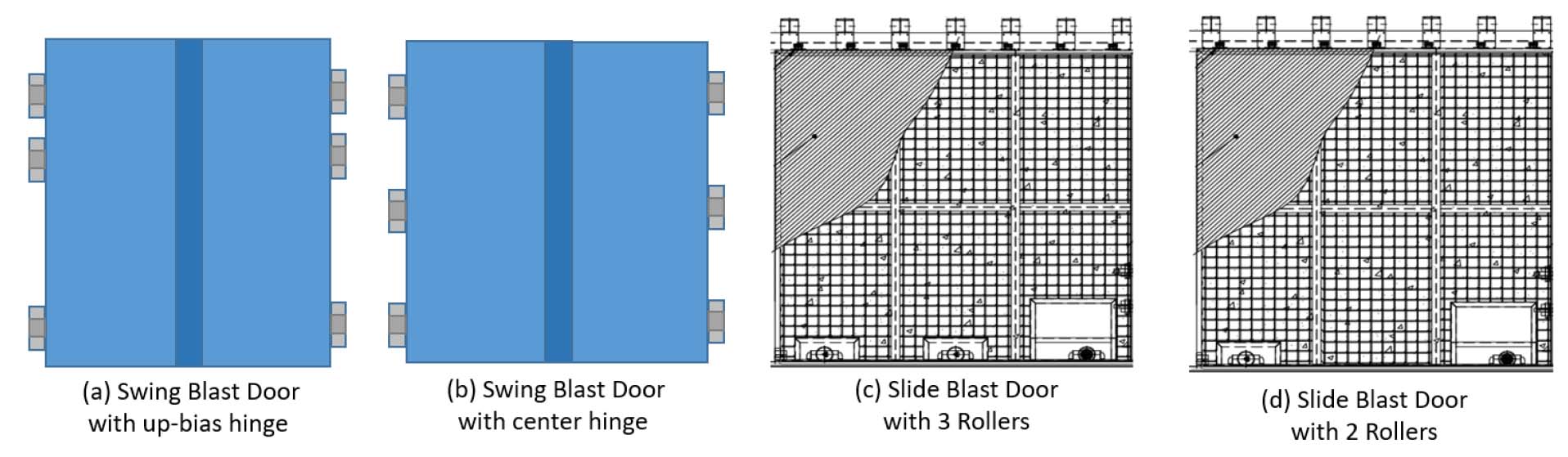

Fig. 4

Comparison of load transfer structures according to blast door operating mechanisms and support point (hinge/roller) layouts

Fig. 4(c), (d)은 슬라이딩 방폭문의 하부 롤러배치 방식에 따른 두 가지 설계 대안을 비교하여 보여준다. Fig. 4(c)와 같이 3개의 롤러를 일렬로 배치하는 다중 지지 방식(3 Rollers)은 직관적으로는 더 많은 하중을 버틸 수 있을 것처럼 보이나, 실제 공학적 관점에서는 구조적 불안정성(부정정 상태, Statically Indeterminate)을 초래한다. 시공 과정에서 발생하는 하부 레일의 미세한 평활도 오차나, 극한의 폭발 하중으로 인해 방폭문 자체에 휨 변형이 발생할 경우, 3개의 롤러가 동시에 레일에 완벽하게 밀착되지 못하고 어느 한 롤러가 들뜨는 현상이 발생하게 된다. 이로 인해 방폭문의 막대한 자중과 동적 충격 하중이 특정 1~2개의 롤러에 집중적으로 가해지게 되며, 이는 롤러 베어링의 조기 파손 및 궤도 이탈(Derailment)을 유발하는 치명적인 결함으로 이어진다.

반면, Fig. 4(d)에 제시된 2개의 롤러를 양측에 배치하는 방식(2 Rollers)은 역학적으로 가장 안정적인 정정 구조를 형성합니다. 2점 지지 방식은 레일 표면에 굴곡이 있거나 문짝에 다소간의 휨 변형이 발생하더라도, 구조물이 시소처럼 균형을 잡으며 방폭문의 거대한 하중을 항상 두 롤러에 균일하게(50:50) 분배할 수 있도록 보장한다. 결론적으로 슬라이딩 방폭문 설계 시 2개의 롤러를 적용하는 것은, 예측 불가능한 변형과 시공 오차 속에서도 하중의 국부적 집중을 효과적으로 차단하고 구동 시스템의 구조적 안정성과 생존성을 극대화하기 위한 필수적인 공학적 설계 기준이다.

강제–콘크리트 합성 방폭문의 규격이 대형화될 경우 전체 자중이 막대하게 증가함(Fig. 5(a))에도 불구하고, 본체 프레임이 강결된 라멘 구조 형식을 취하고 있어 하중 전달 경로의 직선화 및 전체 강성 극대화를 통해 수직 방향의 휨 처짐은 공학적으로 무의미한 수준에 그친다. 따라서 방폭문의 대형화 설계 시에는 문 본체의 휨 변형을 우려하여 추가적인 구조 보강을 수행하기보다는, 증가된 전체 하중이 고스란히 집중되는 하부 구동 시스템의 구조적·기계적 내력을 상향시키는 데 설계 역량을 집중해야 한다. 즉, 기존 방폭문 대비 증가한 자중을 안전하게 지지하고 원활한 슬라이딩 거동을 보장하기 위하여, Fig. 5(b)에서 하부 이동 부재인 롤러 베어링의 동·정정격하중 용량을 대폭 상향하고, 롤러 샤프트에 작용하는 극심한 전단 응력에 대비해 전단 강도를 충분히 확보하며, 하중이 집중되는 병목 구간인 롤러 하우징의 단면적 및 강성을 증대시키는 방향으로 필수적인 설계 변경이 이루어져야 한다.

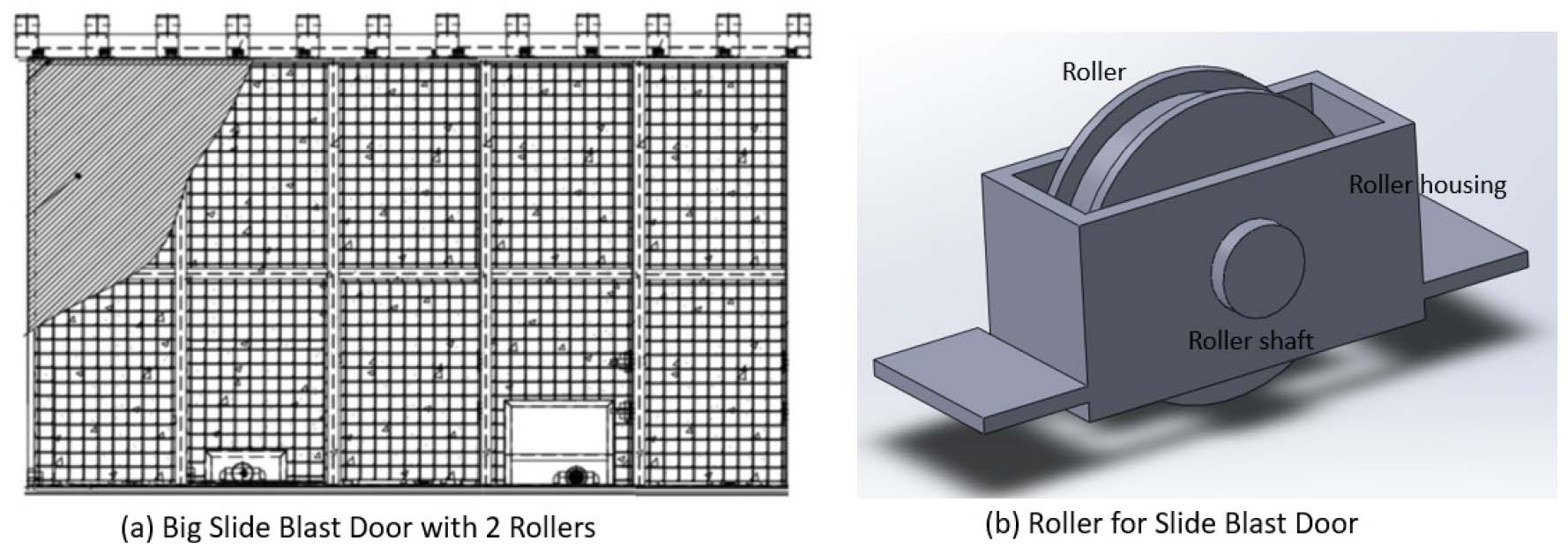

Fig. 5

Statically determinate structure (two-point support) and lower roller housing details of large sliding blast doors

2.2 재료 및 부재별 성능 영향 분석

Fig. 6은 강재 방폭문의 단위 폭에 폭발 하중(2 MPa)이 작용하는 방폭문의 구조적 응답을 파악하기 위해, 전면 및 후면 강판의 총 두께를 40 mm로 일정하게 유지한 상태에서 강판 간의 두께 배분 변화가 구조물 전체의 변위 및 강성에 미치는 영향을 분석하였다. 수치 해석적 접근을 통해 각 케이스별 최대 변위값을 비교한 결과, 전면 강판 25 mm및 후면 강판 15 mm조합(이하 T = 25조건)에서 후면 강판의 최대 변위가 최소화됨을 확인하였다. 본 연구에서 수치해석은 Ansys Autodyn 19Ver.으로 수행하였다.

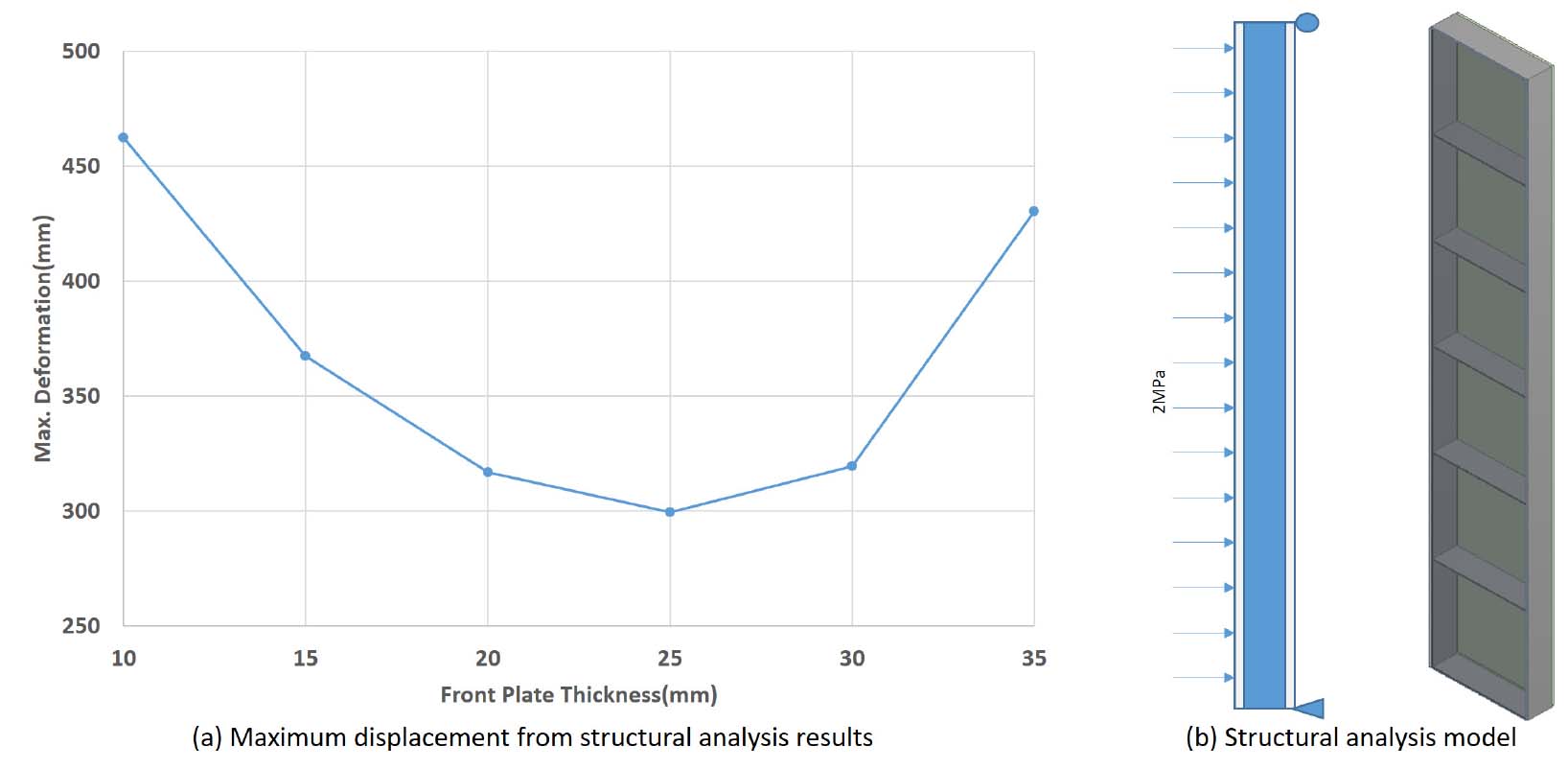

Fig. 6

Analysis results of maximum deflection of the blast door according to the thickness distribution of front and rear steel plates (Ansys Static Structual Ver.19, Simple support Model)

이와 같은 거동의 핵심 원인은 전면 강판의 두께 증가에 따른 전체 단면의 중립축 이동 현상으로 설명된다. 전면 강판의 두께가 증가할수록 단면의 중립축은 하중이 작용하는 전면부 방향으로 편향된다. 결과적으로, 중립축으로부터의 거리가 멀어진 후면 강판은 단면 이차 모멘트(I) 산정 시 더욱 큰 기여도를 갖게 되며, 이는 전체 구조물의 휨 강성을 증대시켜 후면부의 변형을 효과적으로 제어하게 된다.

또한, 전면 강판은 폭발 압력을 일차적으로 방어하고 내부 격자 골조와의 결합을 통해 하중을 분산시키는 일종의 충격 흡수층 역할을 수행한다. 전면 강판의 두께가 25 mm에 도달할 때까지는 접합부 강성이 향상되며 폭발 에너지를 분산시키는 효율이 극대화된다. 그러나 전면 강판의 두께가 이를 초과할 경우, 구조 전체의 무게 증가 대비 후면 강판의 강성 저하가 두드러지게 나타나며, 오히려 구조적 취약점이 발생할 가능성이 높다.

결론적으로, 전면 강판 25 mm와 후면 강판 15 mm의 구성은 폭발 하중 하에서 발생하는 휨 모멘트와 응력 집중을 최적으로 제어할 수 있는 구조적 균형점으로 판단된다. 본 해석 결과는 고성능 방폭문 설계 시 강판 두께의 단순 증가가 아닌, 구조 역학적 특성을 고려한 두께 배분 최적화가 필수적임을 실증적으로 뒷받침한다.

Fig. 7에서는 철근콘크리트 방폭문의 구조 해석 시 정확도를 제고하고 효율적인 모델링 전략을 수립하기 위해, 구성 부재(강판, 콘크리트, 철근)별 강성 분담률을 정량적으로 분석하였다. 해석 모델의 단면 이차 모멘트(Io)는 강판(Is), 철근(Ir), 콘크리트(Ic)의 기여분으로 산정되며, 각 부재의 기하학적 특성과 탄성계수 비(n = 7.7)를 적용하여 산출하였다.

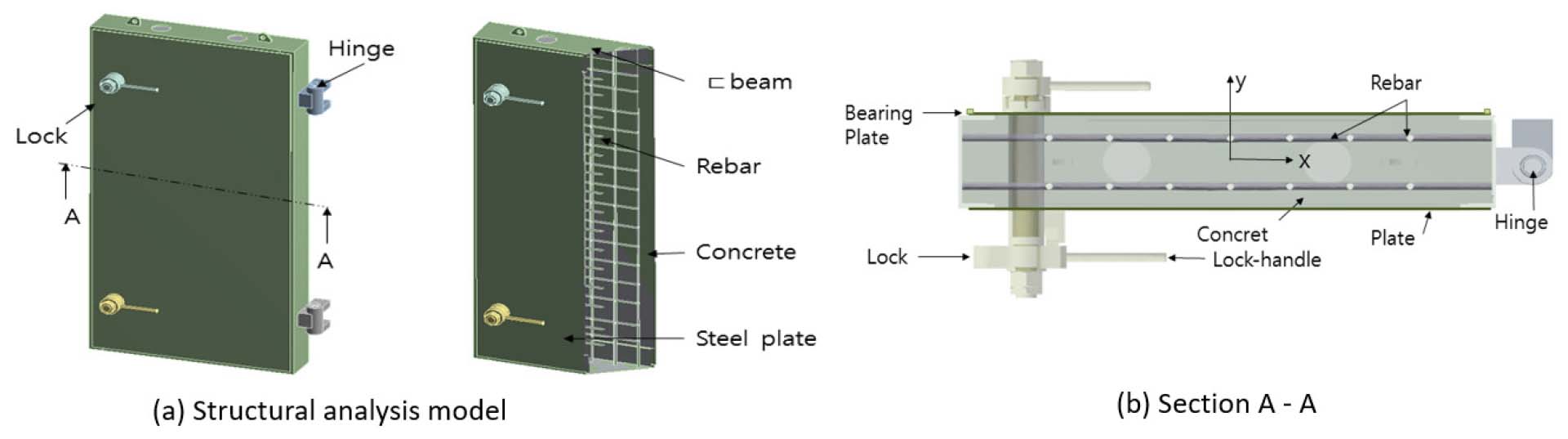

Fig. 7

Components and 3D detailed modeling of the steel-concrete composite blast door (Shim, 2019a)

분석 결과, 전체 구조적 강성에서 강판이 차지하는 분담률은 73 %로 가장 높았으며, 콘크리트가 22 %, 철근이 5 %를 담당하는 것으로 나타났다. 이는 방폭문의 휨 강성이 주로 외부 강판에 의해 주도적으로 결정됨을 의미하며, 철근의 구조적 기여도가 전체 강성에서 차지하는 비중은 극히 제한적임을 시사한다.

이러한 부재별 강성 분담률 데이터를 토대로, 수치해석 모델링 과정에서 철근 요소를 제외하거나 단순화하는 전략의 타당성을 검토하였다. 철근이 전체 강성에 기여하는 비중이 5 % 미만임을 고려할 때, 복잡한 철근 배근을 모델링에 포함하는 것은 해석의 복잡도와 계산 비용을 불필요하게 증대시킬 뿐, 전체 구조적 응답에 미치는 영향은 미미한 것으로 판단된다.

결론적으로, 본 방폭문 해석에 있어 철근을 제외하고 강판과 콘크리트 위주로 모델링을 수행하더라도 결과값의 신뢰성을 확보하는 데 무리가 없다. 이는 유한요소해석(FEA)의 연산 효율성을 최적화하면서도 구조적 거동을 정확하게 예측할 수 있는 효율적인 모델링 가이드라인을 제시한다. 향후 연구에서는 이러한 부재별 강성 분담률을 반영하여 보다 단순화된 등가 모델을 구축함으로써, 방폭문 설계 최적화 공정을 가속화할 수 있을 것으로 기대된다.

Fig. 8은 방폭문 구조 내부에 충전되는 콘크리트의 설계기준 압축강도(fck)를 의도적으로 변화시켰을 때 발생하는 처짐양상을 추적하여, 해당 변수가 전체 구조물 거동에 미치는 실질적인 영향력을 규명하고자 하였다. 수치해석 결과, 콘크리트의 압축강도를 9 MPa에서 45 MPa로 대폭 상향 조정함에 따라 최대 처짐이 9.0 mm에서 7.97 mm로 약 11.4 % 감소하는 데 그쳐 미세하게 감소하는 경향을 보였으나, 그 변화폭은 구조물의 전체적인 휨 변형을 제어하는 데 있어 공학적으로 무의미한 수준임이 확인되었다. 이처럼 압축강도의 변화가 처짐 응답에 미치는 영향이 극히 제한적인 이유는 방폭문이 강판과 콘크리트의 합성 구조체로서 전체 휨 강성(EI)의 대부분을 외곽에 배치된 고강성의 강판이 지배하기 때문이며, 나아가 콘크리트의 처짐 제어 성능과 직결되는 탄성계수(Ec)가 압축강도에 정비례하지 않고 그 제곱근(fck)에 비례하여 비선형적으로 증가하는 역학적 특성에 기인한다. 결론적으로, 실무 설계 단계에서 휨 변형 억제를 목적으로 콘크리트의 강도를 상향 조정하는 접근 방식은 비효율적이며, 구조적 성능 향상을 위해서는 외부 강판의 규격이나 내부 골조 배치 등 단면 강성에 직접적으로 기여하는 핵심 요소를 최적화하는 데 설계 역량을 집중해야 함을 시사한다.

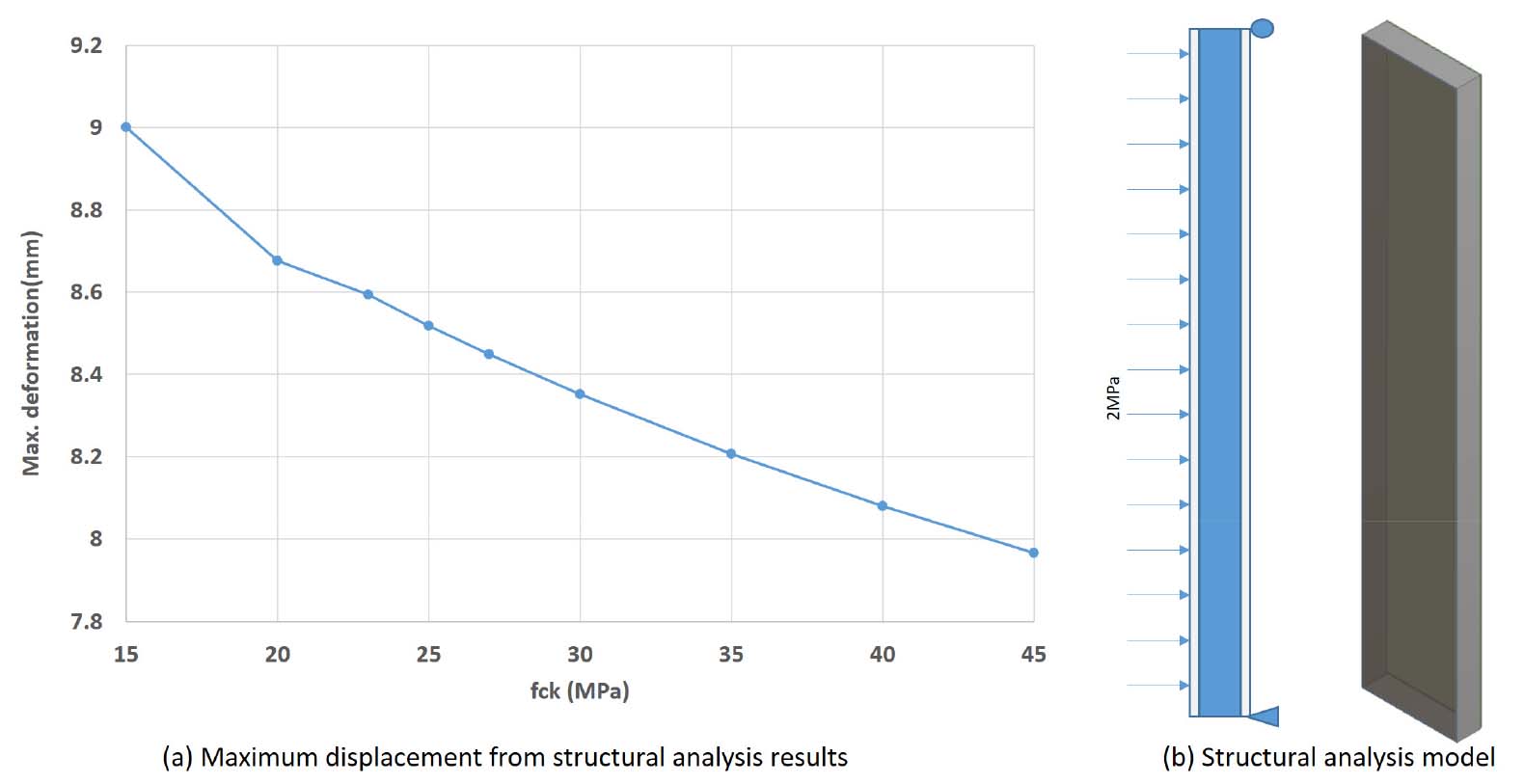

Fig. 8

Maximum displacement behavior of the blast door according to changes in the design compressive strength of the internal filling concrete (Ansys Static Structual Ver.19, Simple support Model)

Fig. 9에서는 전체 경간 6,000 mm의 방폭문 구조에서 관통 앵커의 유무가 전체 구조물의 거동에 미치는 영향을 수치해석적으로 분석하였다. 해석 결과, 앵커 유무에 따른 최대 휨 변위 차이는 약 0.1 %수준에 불과하여 처짐 제어 측면에서는 그 영향이 구조 공학적으로 무의미한 것으로 확인되었다. 이는 방폭문의 전체 휨 강성(EI)이 내부 콘크리트보다는 외곽의 고강성 강판 단면 성능에 의해 지배적으로 결정되며, 앵커가 배제되더라도 충전된 콘크리트와 강판 간의 마찰 및 기계적 맞물림으로 인해 상당한 합성 거동이 발현되기 때문이다. 그러나 전단력 저항 및 구조적 일체성 확보 측면에서 앵커의 역할은 절대적이다. 극한의 폭발 압력으로 인해 방폭문에 급격한 휨 변형이 발생할 때, 내부에 조밀하게 배치된 앵커는 전단 연결재로 작용하여 강판과 콘크리트 접합면에 유발되는 강력한 층간 전단력을 효과적으로 흡수하고 분담한다. 이러한 전단 지지 메커니즘은 강판의 이음매 및 테두리 용접부로 집중되는 응력을 대폭 완화시켜 폭발 시 용접부의 파단 및 찢어짐을 방지할 뿐만 아니라, 하중 작용 직후 발생하는 리바운드 단계에서 내부 콘크리트가 탈락하는 박리 현상을 최소화 한다.

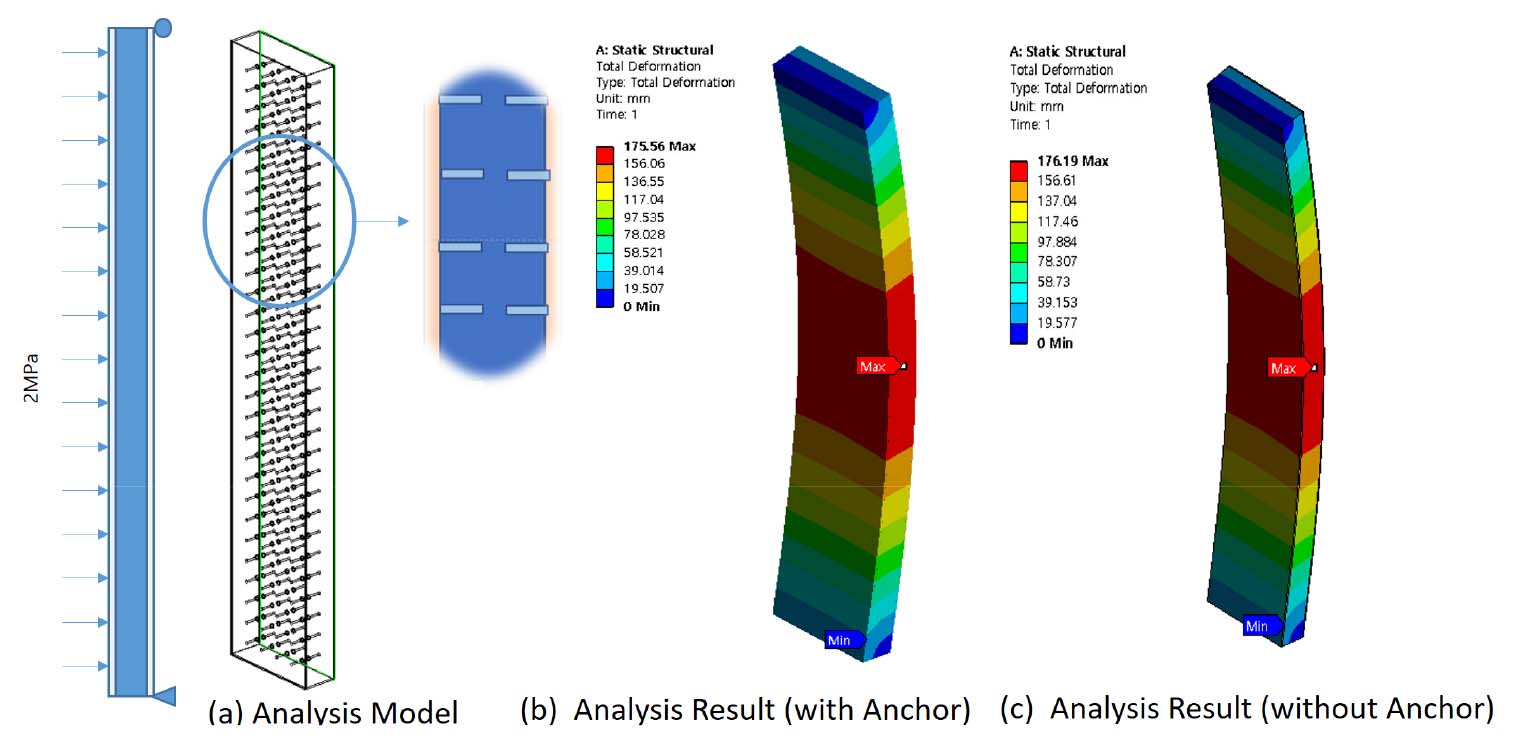

Fig. 9

Comparison of flexural displacement analysis results of the blast door structure with and without through-anchors (Ansys Static Structual Ver.19, Simple support Model)

결론적으로 방폭문 내 관통 앵커 시공의 핵심적인 공학적 목적은 단순한 초기 휨 변위 억제가 아니라, 층간 전단 저항을 통해 강판 용접부를 보호하고 구조물의 완전한 파괴를 방지하여 생존성을 보장하는 데 있다.

2.3 구조 상세 설계 및 지지부 안전성

Fig. 10의 설계 방식은 프레임 본체와 강판 사이에 충분한 용접 각장과 단면적을 확보할 수 있는 견고한 연속 필릿 용접 공간을 제공하여 접합부의 전단 저항 능력을 상승시킬 뿐만 아니라, 최고 전단 응력이 발생하는 구조물의 절대 끝선과 용접 열영향부를 공간적으로 분리시켜 응력 집중 현상을 효과적으로 완화함으로써 전체 방폭문의 구조적 일체성과 생존성을 보장하는 핵심적인 역할을 수행한다. Fig. 10(b)와 Fig. 10(c)를 비교하면 Fig. 10(b)가 적합한 사례라고 할 수 있다.

슬라이딩 방폭문에 극한의 동적 폭발 하중이 작용할 때, 하부 롤러 베이스(Roller Base)의 구조적 지지 방식은 방폭문 프레임으로 전달되는 충격량과 강판의 최대 휨 변위를 제어하는 가장 결정적인 설계 변수이다.

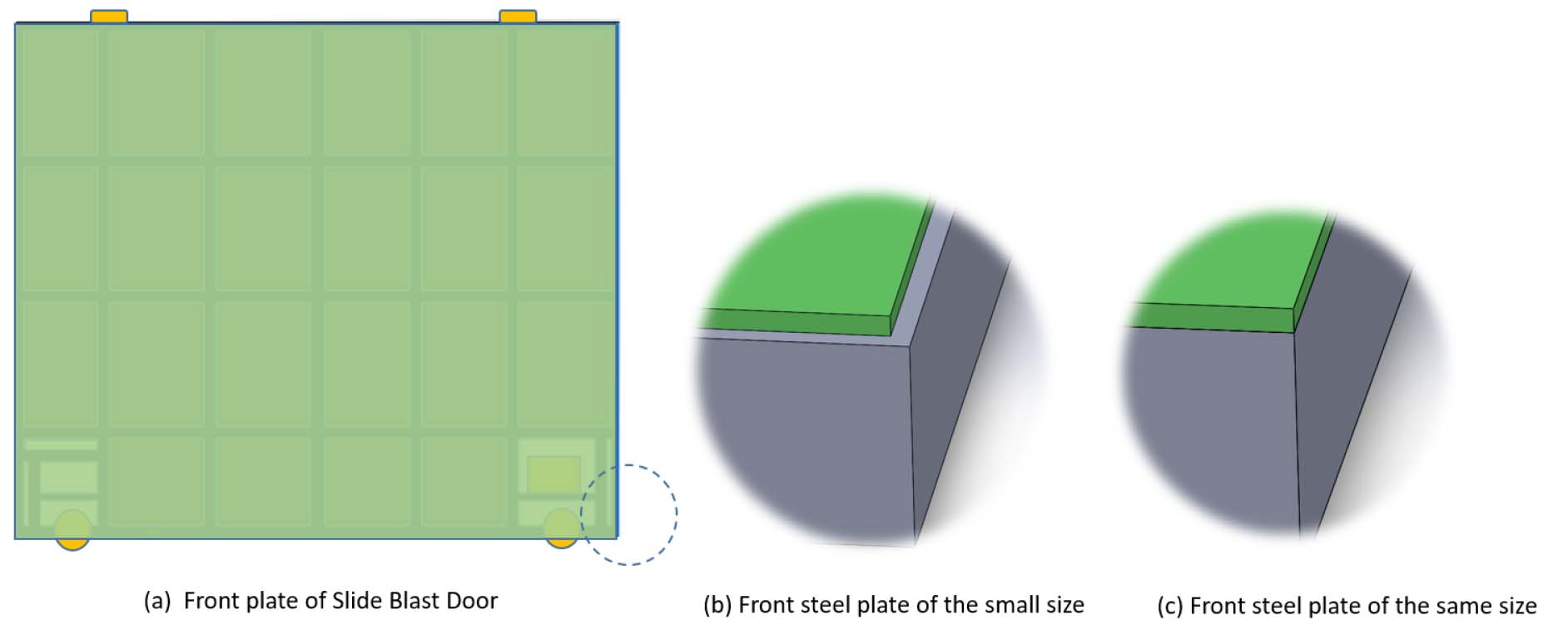

Fig. 10

Details of the stepped design of the edge steel plate for shear stress mitigation and weld protection

평평한 콘크리트 바닥 면에 롤러 베이스를 거치하는 방식 Fig. 11(b)은 수백 톤에 달하는 막대한 횡방향 전단력을 오로지 소수의 앵커볼트가 부담해야 하므로, 폭발 하중 작용 시 앵커볼트의 횡방향 전단 파괴나 콘크리트 인발 파괴로 이어질 구조적 취약성을 내포한다. 이는 방폭문 하부의 지지력 상실로 이어져 지지점 간의 유효 경간을 급격히 증가시키며, 결과적으로 강판의 휨 변위를 통제 불능 상태로 증폭시킨다.

또한, 베이스가 콘크리트 홈내부에 매립되더라도 측면에 유격이 존재하는 방식 Fig. 11(c)은 폭발 하중 작용 순간 방폭문이 횡방향으로 밀려나며 운동 에너지를 축적하게 된다. 이후 베이스가 콘크리트 벽면과 충돌하는 순간 구조물에 치명적인 2차 가속도 충격이 가해지며, 이로 인한 채찍 효과는 프레임 용접부의 파단 및 강판의 국부적 휨 변형을 한계치 이상으로 가중시키는 역효과를 낳는다.

반면, 롤러 베이스가 콘크리트 기초 내부로 삽입되어 콘크리트 턱이 양 측면을 빈틈없이 구속하는 매립형 밀착 지지 구조 Fig. 11(a)는, 폭발에 의한 거대한 횡력을 취약한 기계적 연결 철물이 아닌 육중한 콘크리트 기초의 직접 지압 내력으로 전달하여 흡수한다. 이러한 완벽한 횡방향 구속 조건은 하부 지점의 동적 밀림 변위를 효과적으로 차단함으로써 프레임에 누적되는 충격 에너지를 대지로 즉각 분산시킨다. 더불어 지지 경간을 일관되게 유지하여 전체 방폭문 시스템이 설계된 최적의 휨 저항 성능을 온전히 발휘할 수 있도록 보장한다. 결론적으로, 방폭문의 구조적 일체성을 확보하고 극한 하중 하에서의 치명적인 파괴를 방지하기 위해서는, 앵커볼트의 내력이나 유격에 의존하는 설계를 배제하고 롤러 베이스가 측면 횡방향 하중에 대해 완벽한 지압 지지 상태를 형성하도록 콘크리트 턱의 물리적 밀착 구조를 설계에 필수적으로 반영해야 한다.

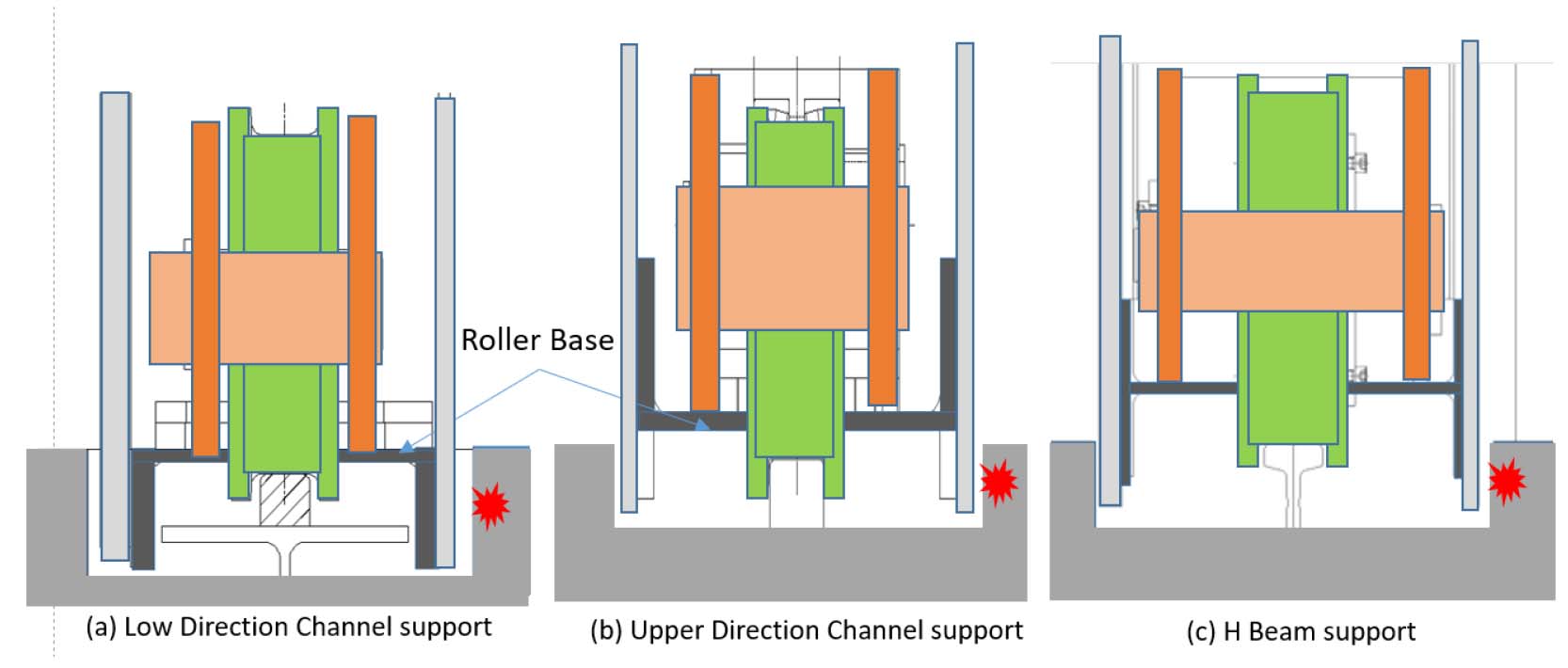

Fig. 11

Comparison of structural embedded support methods for the lower roller base of sliding blast doors

2.4 개폐 장치 및 앵커 시스템의 리바운드 하중 응답

폭발하중을 받는 방폭문은 폭발압력을 받으면 Fig. 12의 방폭문 골조의 4면이 콘크리트 구조체와 4면 접촉을 하게 되고 폭발에너지를 흡수하여 방폭문의 골조에서 흡수하여 탄성에너지로 전환하고 일부는 소성되어 소성에너지로 소멸한다. 흡수된 탄성에너지는 다시 운동에너지로 전환하면서 방폭문은 반동의 힘을 갖게 되는데 이런 힘을 리바운드 반력이라고 한다. UFC에서는 리바운드 반력을 정압력의 50 %를 적용하도록 권장하고 있다(Department of Defense, 2014). Fig. 12은 편개형 방폭문 골조 및 힌지와 잠금장치에 발생하는 반력을 작용하중의 비로서 힘의 평행방정식을 사용하여 산정한 것이다. Fig. 12(a)에서와 같이 정압을 받을 때 대부분의 압력을 4면에서 흡수하므로 힌지에 작용하는 반력은 0.6 % 매우 적고 잠금장치는 구조적 특성으로 반력이 발생하지 않는다. Fig. 12(b)에서 와 같이 리바운드 하중을 받을 때는 힌지부가 21 %, 잠금장치부가 29 %의 반력을 받는다. 이 반력을 근거로 하여 잠금장치와 힌지의 구성품인 축의 지름을 설계한다.

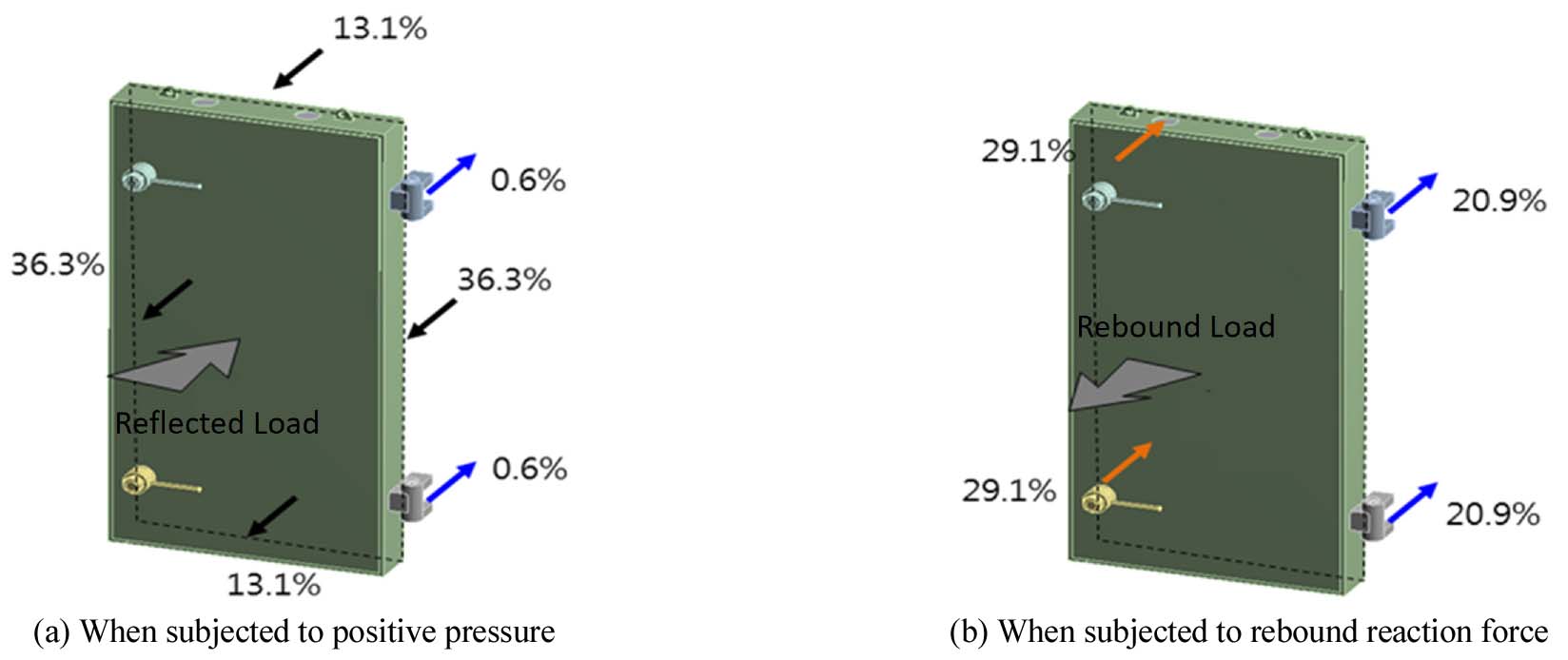

Fig. 12

Reaction force distribution ratio by support point of the swing blast door under positive blast pressure and negative pressure (rebound force) (Shim, 2019b)

시공설계 단계에서는 방폭문을 콘크리트 구조체에 설치시공을 위하여 사용되는 앵커에 작용하는 반력을 계산해야 한다. 이 단계에서 앵커볼트의 크기와 개수를 결정한다. 힌지에 전달되는 하중은 방폭문의 프레임을 통하여 콘크리트 앵커 볼트에 하중이 전달된다. 앵커볼트의 인장하중이 콘크리트의 저항력보다 크게 되면 앵커볼트를 지지하는 콘크리트는 파손된다. 방폭문에 정압이 작용할 때는 콘크리트가 압축하중에 강하기 때문에 작용하중을 견디지만 리바운드 하중이 작용하여 콘크리트 앵커에 인장하중이 작용하면 콘트리트가 파손될 수 있다. Fig. 13과 같이 힌지에 작용한 리바운드 반력을 방폭문 프레임에 적용하여 앵커볼트에 걸리는 하중을 계산하여 Fig. 13과 같은 결과를 얻었다. 하중이 많이 걸리는 (5), (10), (15), (20)은 잠금장치와 힌지가 설치된 부분이다. Fig. 13(c)에 산정된 하중 값을 기초로 앵커의 지름과 앵커의 수량을 결정한다.

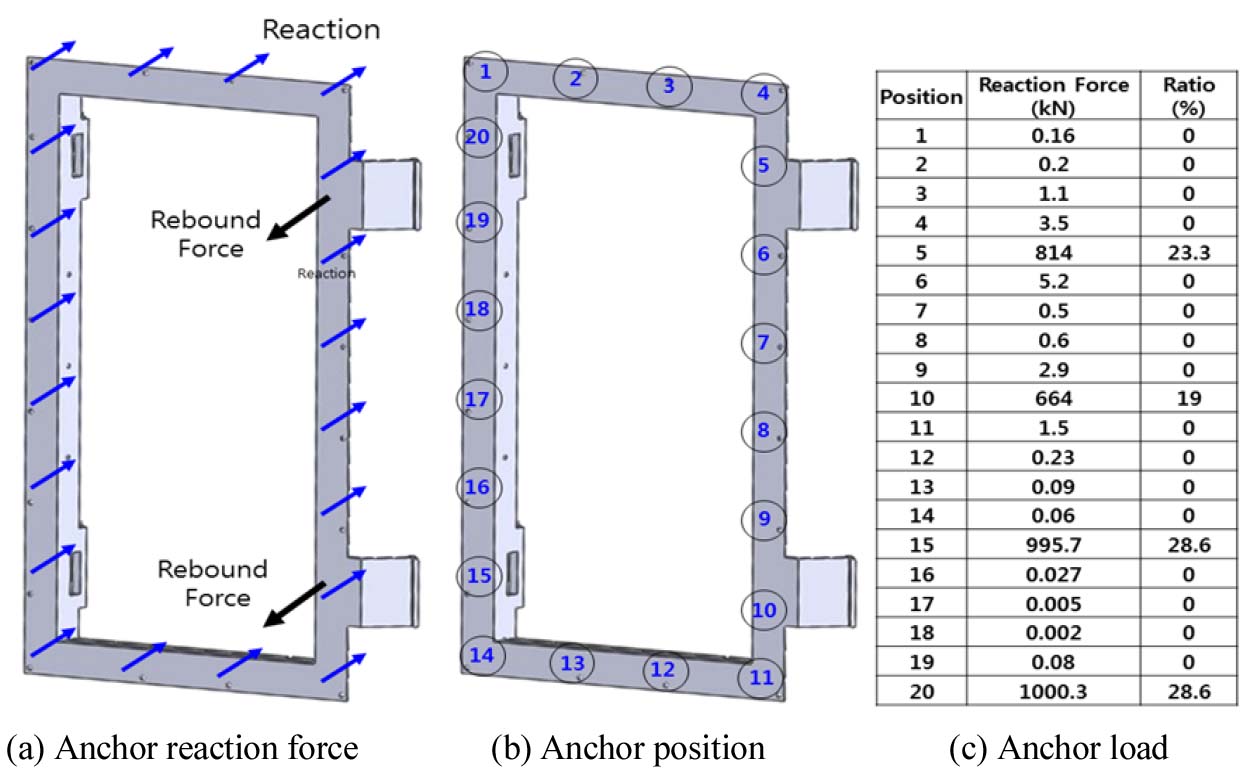

Fig. 13

Applied load distribution on the single-swing blast door frame and individual anchors due to rebound load (Shim, 2019b)

Fig. 14에서는 방폭문이 밀폐된 상태에서 폭발 하중 작용 직후 발생하는 역방향의 리바운드력이 상·하부 롤러 지지부 및 8개의 개별 앵커(#1~#8)에 미치는 하중 분배 특성을 수치해석적으로 검토하였다. 해석 결과, 방폭문이 개방될 때 수납되는 콘크리트 프레임 내부 구간의 앵커(#1~#3)는 반력 분담률이 0.1 % 미만으로 나타나 하중 저항에 실질적인 기여를 하지 못한 반면, 방폭문 본체의 하부 롤러가 직접 위치하는 개구부 구간 특정 앵커에 극단적인 하중 집중 현상이 발생함이 확인되었다.

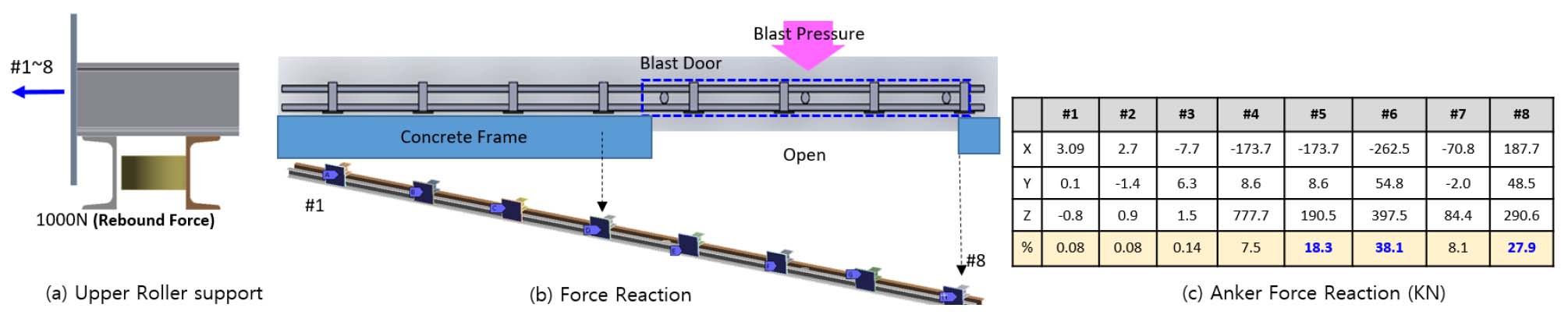

Fig. 14

Analysis results of reaction force concentration by lower anchor under rebound load on the blast door in the closed position

특히 앵커 #6에서 전체 리바운드 하중의 38.1 %에 달하는 최대 응력이 발생하였으며, 이어 앵커 #8(27.9 %)과 #5(18.3 %) 순으로 하중이 집중되어 단 3개의 앵커가 전체 하중의 약 84 % 이상을 지배적으로 지지하는 비대칭 편중 현상을 보였다. 이러한 현상은 거대한 방폭문 본체의 막대한 리바운드 에너지가 프레임 전체 면적이 아닌 롤러라는 제한된 국부 접점(Point Contact)을 통해서만 레일과 앵커로 전달되는 역학적 특성에 기인한다. 결론적으로 방폭문의 구동 레일 및 앵커 시스템 설계 시 전체 작용 하중을 총 앵커 개수로 단순 산술 평균하여 안전성을 평가하는 방식은 실제 폭발 파괴 거동을 심각하게 과소평가할 수 있으므로, 실무 설계에서는 반드시 방폭문 밀폐 시 롤러 직하부에 발생하는 최대 집중 하중을 지배 하중으로 설정하여 개별 앵커의 인발 및 전단 내력을 보수적으로 확보해야 한다.

Fig. 15는 방폭문 롤러 가이드에 리바운드력이 작용할 때, 하중의 작용선과 앵커 배치 위치 간의 기하학적 편심이 개별 앵커의 응력 상태에 미치는 영향을 역학적으로 명확히 보여준다. Fig. 15(a) 2점 지지 앵커 모델과 같이 리바운드력의 작용선이 앵커 그룹 아래에 치우쳐 있을 경우, 구조물에는 강한 전도 모멘트가 유발된다. 이 모멘트 평형을 저항하기 위해 상부 앵커(N_1)에는 벽체 방향으로 밀어붙이는 압축력이 발생하고, 하부 앵커(N2)에는 지렛대 원리(우력)에 의해 순수 리바운드력(R)을 초과하는 대폭 증폭된 인장력(N2 > R)이 작용하게 된다. 이러한 응력의 비대칭적 집중 현상은 다중 지지 형태인 Fig. 15(b) 3점 지지 앵커 모델에서도 동일하게 관찰된다. 하중 작용선과의 편심으로 인해 상부 및 중간 앵커(N_1, N_2)는 압축 상태로 거동하는 반면, 전도 모멘트를 최종적으로 지탱하는 최하단 앵커(N3)에는 극심한 인장 하중이 집중적으로 가해진다.

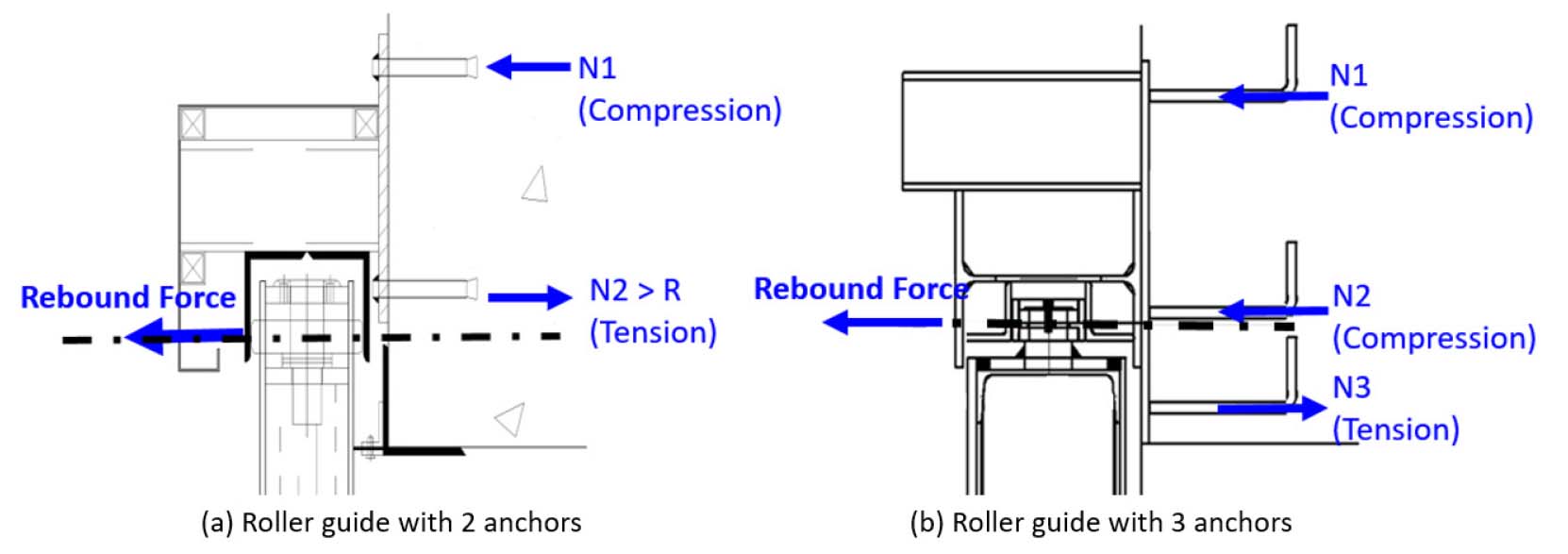

Fig. 15

Tensile force amplification mechanism of anchors due to eccentricity between the line of action of the load and the anchor layout

방폭문 가이드 및 브래킷의 앵커 설계 시, 작용하는 리바운드력을 전체 앵커 개수로 단순 산술 분배하는 설계는 편심에 의한 인장력 증폭 메커니즘을 간과한 매우 위험한 공학적 오류이다. 따라서 실무 설계에서는 가급적 리바운드력의 작용선과 앵커의 중심 높이를 일치시켜 편심을 최소화하는 하중 전달 상세를 채택해야 한다. 또한, 구조적 한계로 편심 배치가 불가피할 경우에는 전도 모멘트 평형 조건에 의해 최하단 앵커(N_2 또는 N_3)에 유발되는 최대 증폭 인장력을 지배 하중으로 산정하고, 이를 바탕으로 앵커의 인발 내력과 구조적 근입 깊이를 철저하게 검토 및 설계해야만 방폭문 시스템의 완전한 안정성을 확보할 수 있다.

3. 결 론

본 연구에서는 수치해석 및 역학적 메커니즘 분석을 통해 극한의 동적 폭발 하중과 리바운드 하중이 작용하는 방폭문 시스템의 구조적 거동 특성을 규명하고, 실무 설계의 생존성과 안전성을 극대화하기 위한 설계 시사점을 도출하였다.

주요 연구 결과 및 결론은 다음과 같다.

(1) 본 연구는 폭발 직후 발생하는 리바운드 하중의 편심 메커니즘을 최초로 정량화하고, 슬라이딩 방폭문의 2점 지지(정정 구조) 모델을 제시하여 실제적인 구동부 파괴를 방지하는 최적화 가이드라인을 도출했다.

(2) 방폭문 내부 골조는 직선형 수평 보강 배치를 통해 응력 집중을 완화하고 전체 휨강성을 극대화해야 하며, 구동부 및 힌지는 2점 지지(정정 구조) 및 대칭형 배치를 적용하여 하중을 균등 분배하고 국부 파괴를 방지해야 한다.

(3) 방폭문의 전체 휨강성은 강판의 단면 성능에 지배되므로 전·후면 강판의 두께 배분을 통한 중립축 제어가 필수적이다. 또한, 관통 앵커는 초기 처짐 억제가 아닌 층간 전단력 저항을 통한 ‘구조적 일체성 확보’를 목적으로 설계되어야 한다.

(4) 강판 가장자리 용접부의 파단을 방지하기 위해 열영향부를 이격시키는 단차 설계를 적용해야 하며, 하부 롤러 베이스는 콘크리트에 측면이 완벽히 구속되는 매립형 지압 지지 구조를 통해 하부 밀림과 2차 충격을 차단해야 한다.

(5) 방폭문 밀폐 시 발생하는 리바운드 하중은 특정 앵커에 집중되며(최대 38.1 %), 수직 편심으로 인한 전도 모멘트가 인장 하중을 증폭시키므로, 단순 산술 평균이 아닌 최대 집중 하중과 편심 우력을 반영한 보수적인 앵커 설계 기준을 적용해야 한다.

(6) 본 연구는 폭발 정압에서 리바운드 하중으로 이어지는 고동적 하중의 비대칭적 전달 메커니즘을 역학적으로 규명하여 하중 저항 모델 및 구조 상세 설계 기준을 확립하였으며, 이는 향후 고성능 방호 구조물의 안전성과 신뢰성을 향상시키는 실무적 가이드라인으로 활용될 것이다.
